ケーブルの切断寸法と外装被覆のはぎ取り寸法
※ページ内にPR･広告が含まれる場合があります。
第二種電気工事士技能試験で課題を作るときにケーブルを適当な長さで切断すると、配線図で指示されている施工寸法とは大きく異なった寸法になってしまったり、最悪の場合、作業の途中でケーブルが足りなくなってしまう場合もあります。

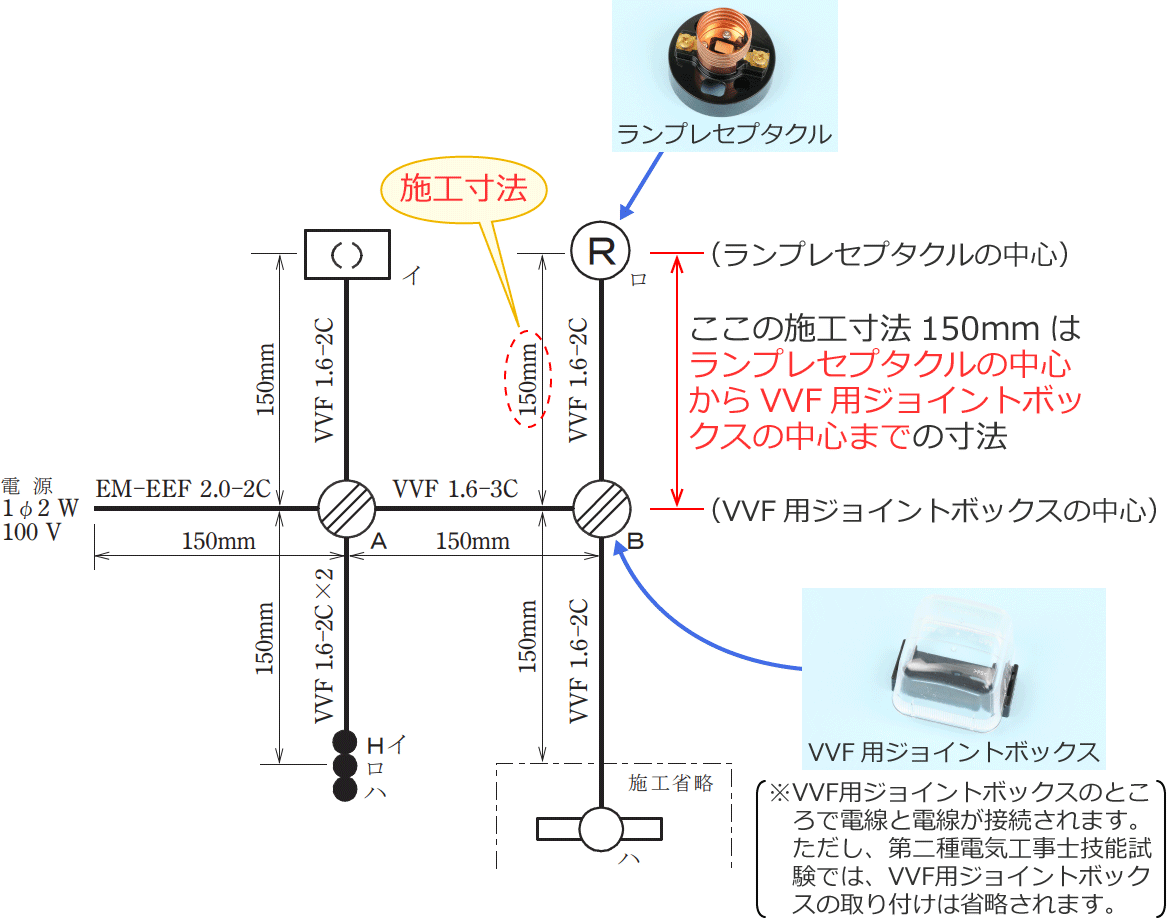

試験問題の配線図には施工寸法が記載されていますが、この施工寸法は器具の中心から器具の中心までの寸法を表わしたもので、施工寸法には器具に結線する部分の電線の長さや電線と電線を接続する部分の電線の長さは含まれていません。

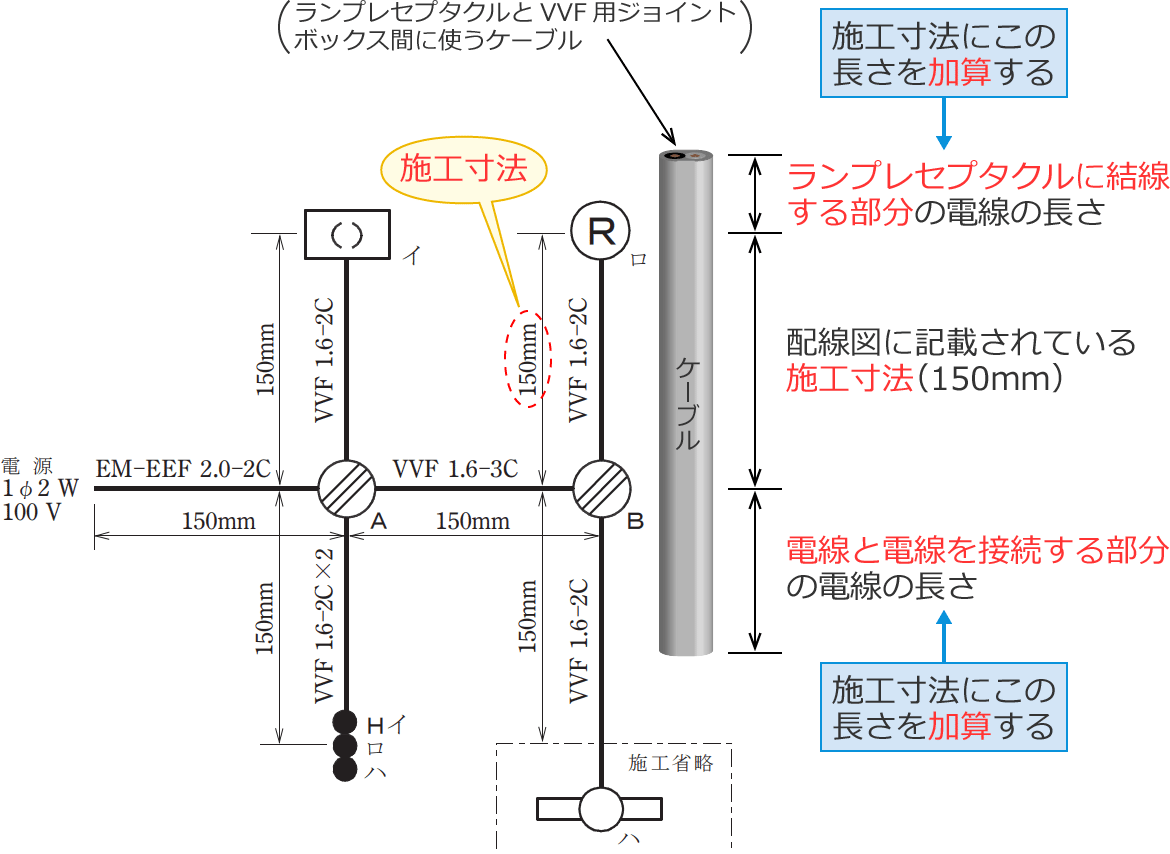

そのため、配線図の施工寸法にしたがった大きさで課題を作るためには、施工寸法に器具に結線する部分の電線の長さや電線と電線を接続する部分の電線の長さを加算してケーブルを切断する必要があります。（加算する寸法は、ケーブルに取り付ける器具によります。）
また、ケーブルを切断した後の外装被覆のはぎ取り長さも、取り付ける器具に合わせた長さにしたり、電線を結線したり接続したりするときの作業性を考慮した長さにする必要があります。
このページでは、ケーブルに取り付ける器具ごとにケーブルの切断寸法とケーブルの外装被覆のはぎ取り寸法をまとめましたので、ケーブルをどのくらいの長さで切断して、外装被覆をどのくらいはぎ取ればよいのかおぼえましょう。
スポンサーリンク
ケーブルに取り付ける器具が埋込連用器具の場合

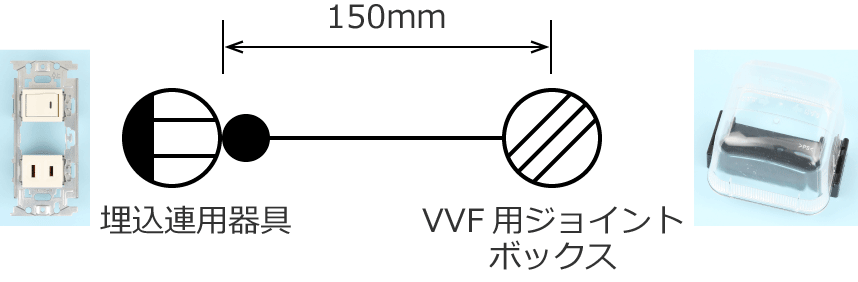

上の配線図（一部抜粋）のように、ケーブルに取り付ける器具が埋込連用器具で、電線の接続部分がVVF用ジョイントボックスの場合、ケーブルの切断寸法と外装被覆のはぎ取り寸法は、それぞれ次のようになります。なお、施工寸法は上の配線図に示すように150mmとします。
ケーブルの切断寸法

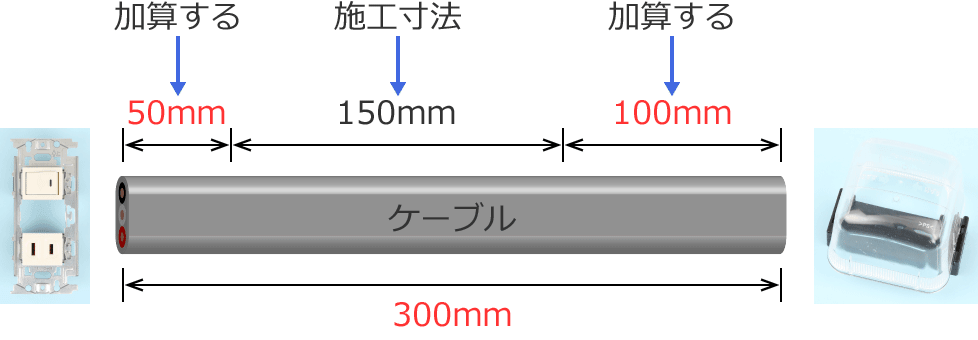

施工寸法に器具側50mmとボックス側100mmを加算した寸法でケーブルを切断します。
ケーブルの外装被覆のはぎ取り寸法

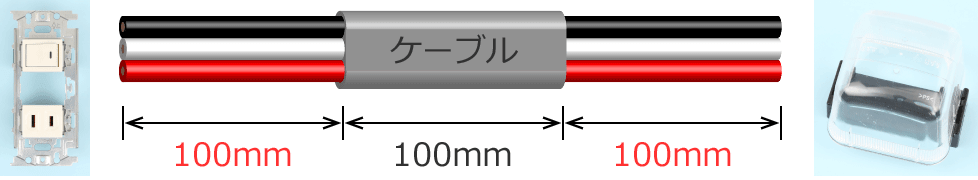

ケーブルの外装被覆を器具側100mm、ボックス側100mmはぎ取ります。
ここでは、代表例として埋込連用器具が2つ（スイッチとコンセント）の場合で解説していますが、埋込連用器具が1つまたは3つの場合も同様です。

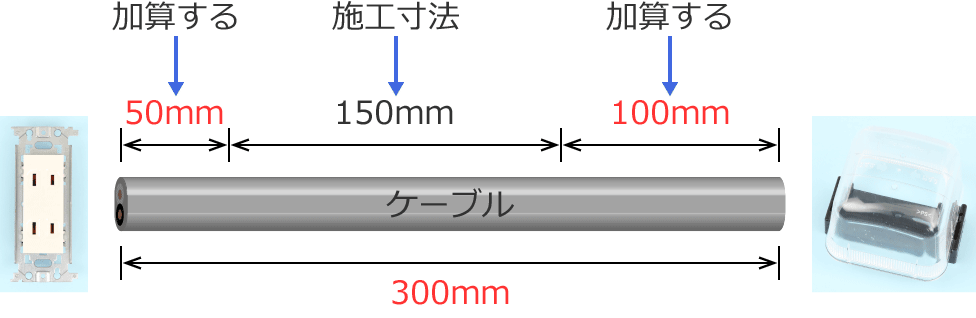

ケーブルに取り付ける器具が埋込コンセントの場合

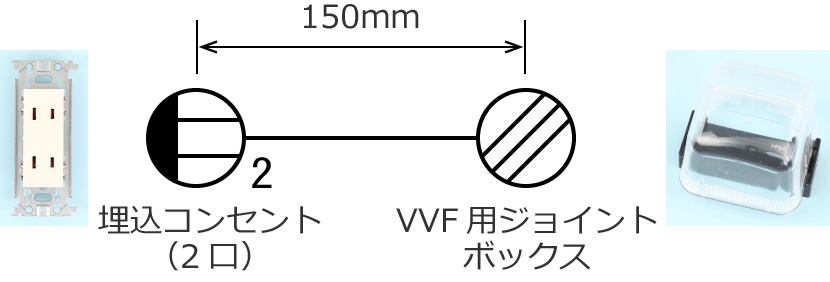

上の配線図（一部抜粋）のように、ケーブルに取り付ける器具が埋込コンセント（2口）で、電線の接続部分がVVF用ジョイントボックスの場合、ケーブルの切断寸法と外装被覆のはぎ取り寸法は、それぞれ次のようになります。なお、施工寸法は上の配線図に示すように150mmとします。
ケーブルの切断寸法
施工寸法に器具側50mmとボックス側100mmを加算した寸法でケーブルを切断します。
ケーブルの外装被覆のはぎ取り寸法

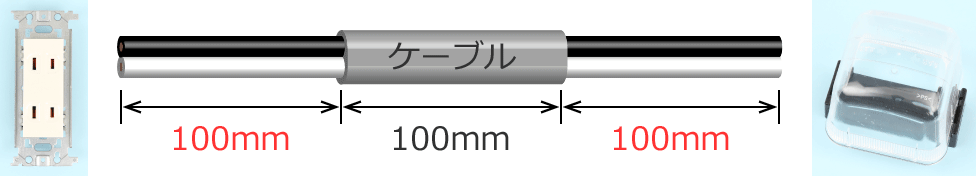

ケーブルの外装被覆を器具側100mm、ボックス側100mmはぎ取ります。
ここでは、代表例として埋込コンセント（2口）の場合で解説していますが、埋込コンセント（接地極付接地端子付）、埋込コンセント（20A250V接地極付）の場合も同様です。
スポンサーリンク
スポンサーリンク

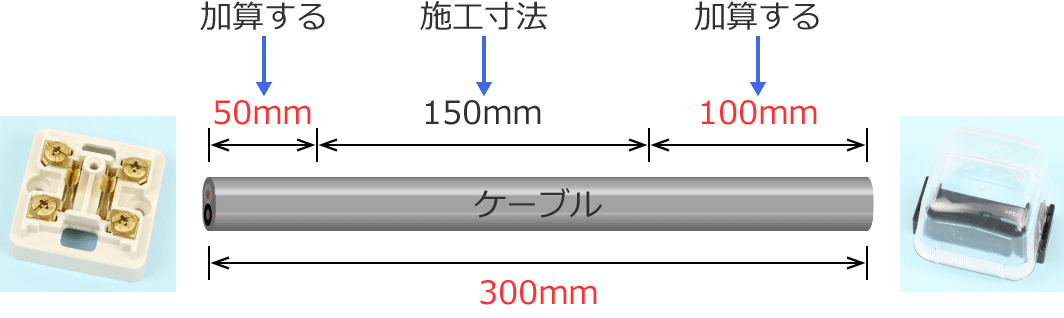

ケーブルに取り付ける器具が露出形コンセントの場合

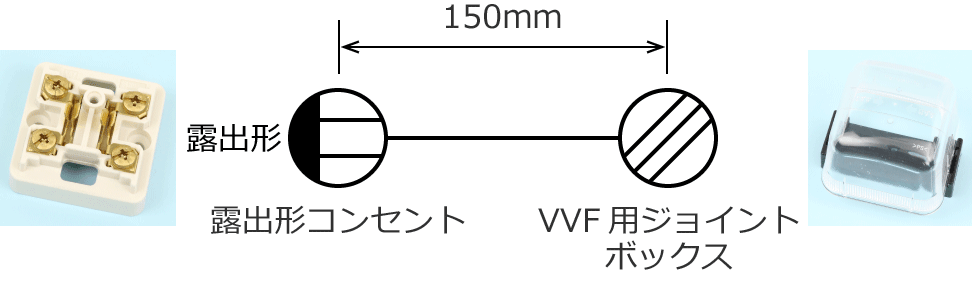

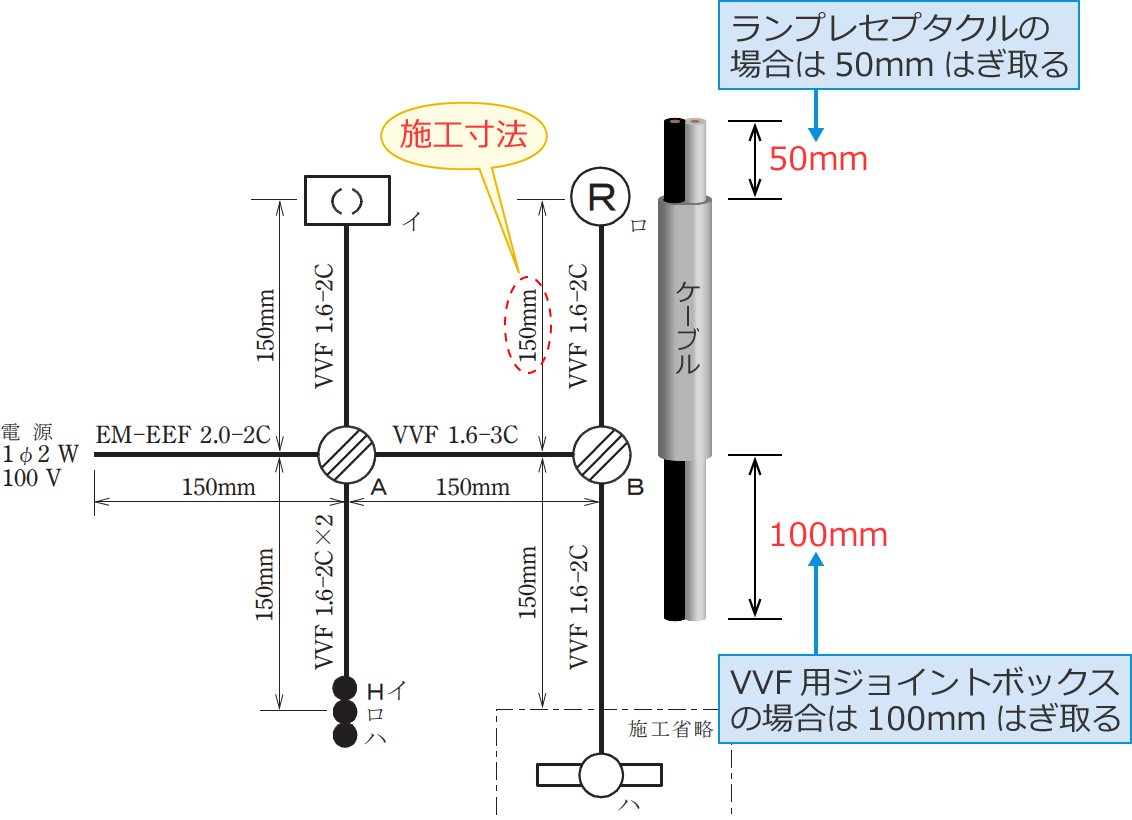

上の配線図（一部抜粋）のように、ケーブルに取り付ける器具が露出形コンセントで、電線の接続部分がVVF用ジョイントボックスの場合、ケーブルの切断寸法と外装被覆のはぎ取り寸法は、それぞれ次のようになります。なお、施工寸法は上の配線図に示すように150mmとします。
ケーブルの切断寸法
施工寸法に器具側50mmとボックス側100mmを加算した寸法でケーブルを切断します。
ケーブルの外装被覆のはぎ取り寸法

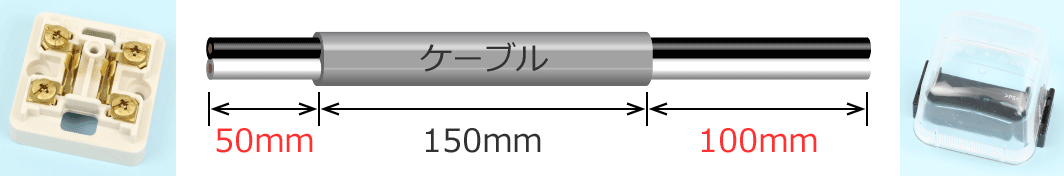

ケーブルの外装被覆を器具側50mm、ボックス側100mmはぎ取ります。

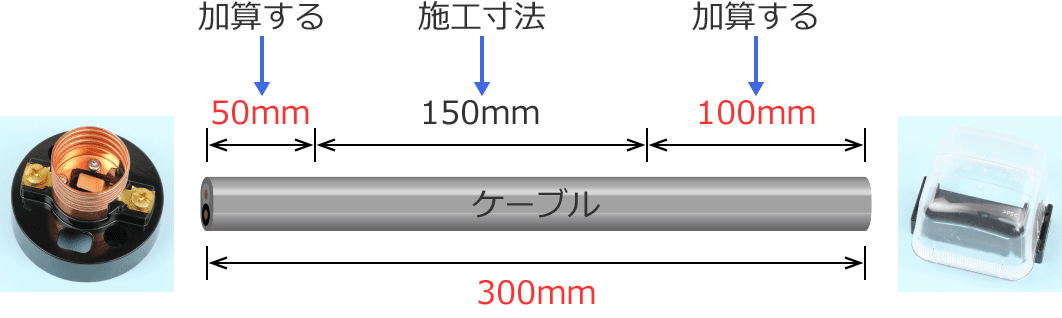

ケーブルに取り付ける器具がランプレセプタクルの場合

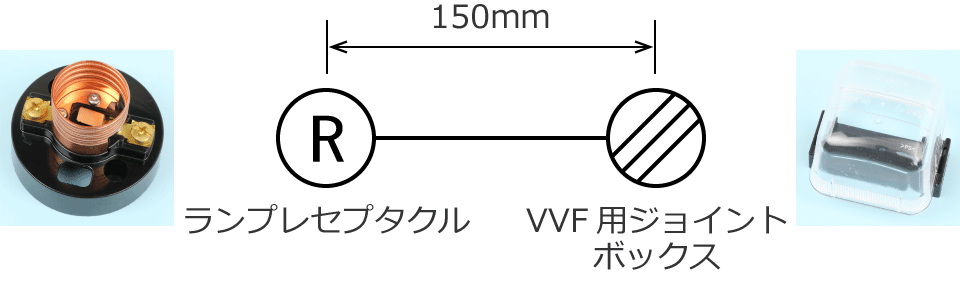

上の配線図（一部抜粋）のように、ケーブルに取り付ける器具がランプレセプタクルで、電線の接続部分がVVF用ジョイントボックスの場合、ケーブルの切断寸法と外装被覆のはぎ取り寸法は、それぞれ次のようになります。なお、施工寸法は上の配線図に示すように150mmとします。
ケーブルの切断寸法
施工寸法に器具側50mmとボックス側100mmを加算した寸法でケーブルを切断します。
ケーブルの外装被覆のはぎ取り寸法

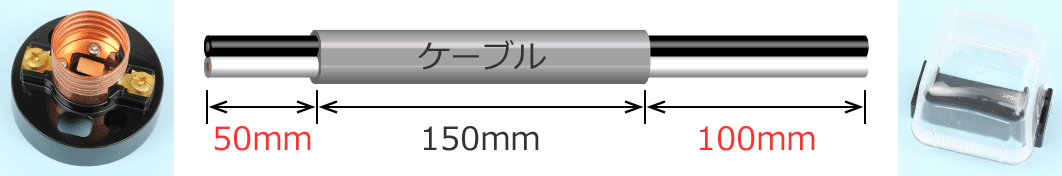

ケーブルの外装被覆を器具側50mm、ボックス側100mmはぎ取ります。
ケーブルに取り付ける器具が引掛シーリングの場合

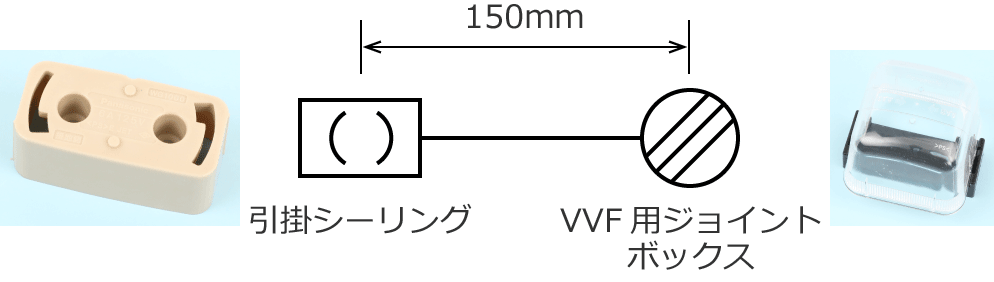

上の配線図（一部抜粋）のように、ケーブルに取り付ける器具が引掛シーリング（角形）で、電線の接続部分がVVF用ジョイントボックスの場合、ケーブルの切断寸法と外装被覆のはぎ取り寸法は、それぞれ次のようになります。なお、施工寸法は上の配線図に示すように150mmとします。
ケーブルの切断寸法

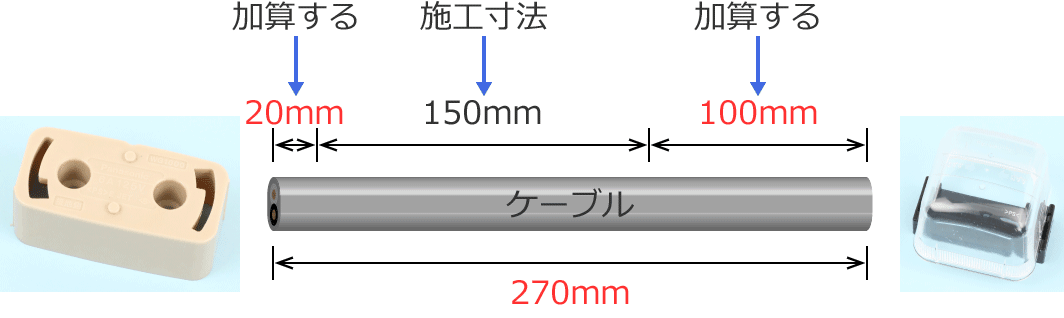

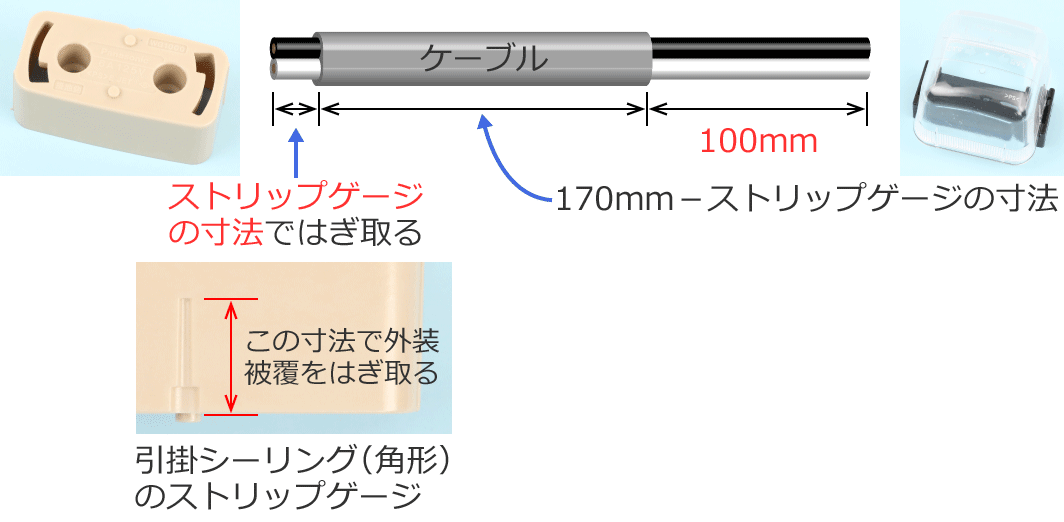

施工寸法に器具側20mmとボックス側100mmを加算した寸法でケーブルを切断します。
ケーブルの外装被覆のはぎ取り寸法
ケーブルの外装被覆を器具側はストリップゲージに合わせてはぎ取り、ボックス側は100mmはぎ取ります。
ここでは、代表例として引掛シーリング（角形）の場合で解説していますが、引掛シーリング（丸形）の場合も同様です。
ケーブルに取り付ける器具が配線用遮断器の場合

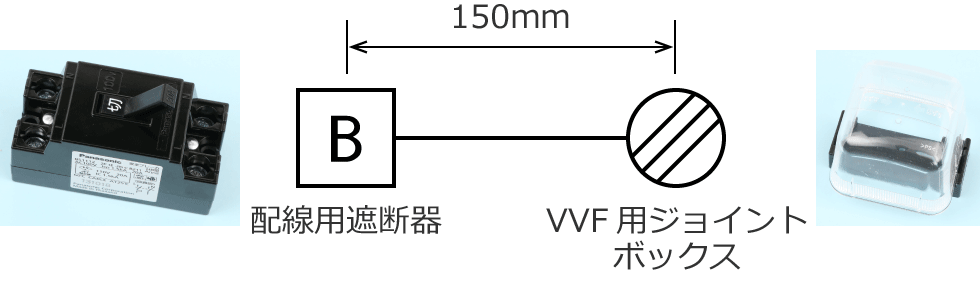

上の配線図（一部抜粋）のように、ケーブルに取り付ける器具が配線用遮断器で、電線の接続部分がVVF用ジョイントボックスの場合、ケーブルの切断寸法と外装被覆のはぎ取り寸法は、それぞれ次のようになります。なお、施工寸法は上の配線図に示すように150mmとします。
ケーブルの切断寸法

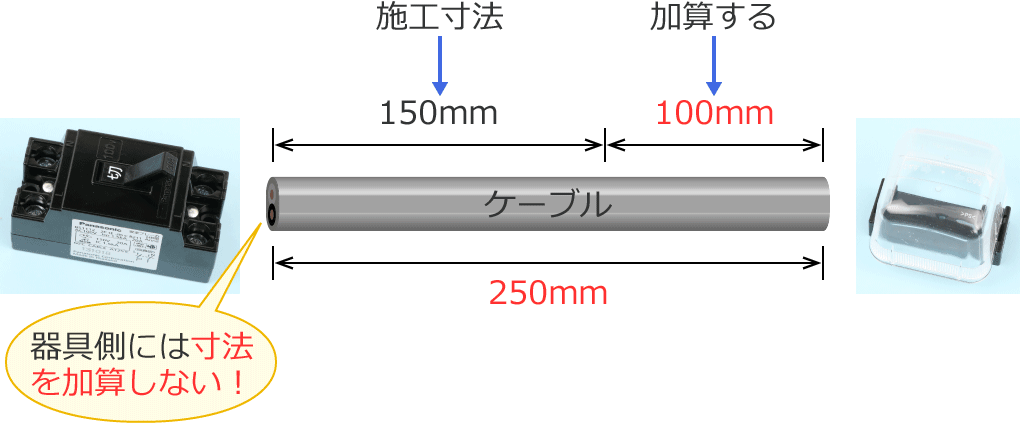

施工寸法にボックス側100mmを加算した寸法でケーブルを切断します。
配線用遮断器の場合は、器具側に寸法を加算すると配線用遮断器からVVF用ジョイントボックスまでの寸法が大きくなってしまうため、器具側に寸法を加算しません。
ケーブルの外装被覆のはぎ取り寸法

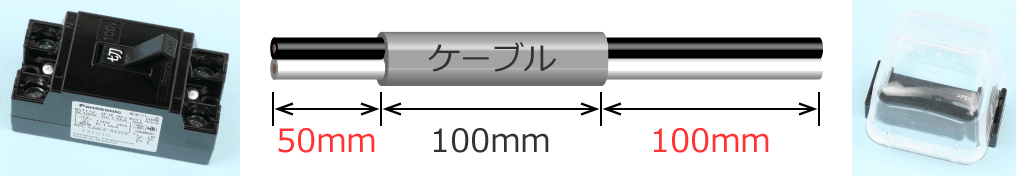

ケーブルの外装被覆を器具側50mm、ボックス側100mmはぎ取ります。
ケーブルに取り付ける器具が端子台の場合

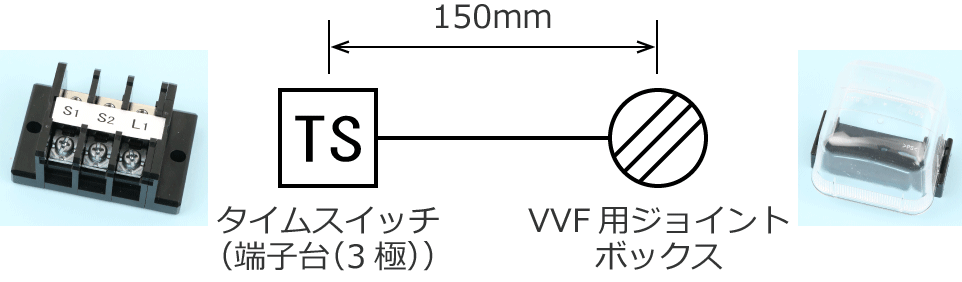

上の配線図（一部抜粋）のように、ケーブルに取り付ける器具が端子台で、電線の接続部分がVVF用ジョイントボックスの場合、ケーブルの切断寸法と外装被覆のはぎ取り寸法は、それぞれ次のようになります。なお、施工寸法は上の配線図に示すように150mmとします。
ケーブルの切断寸法

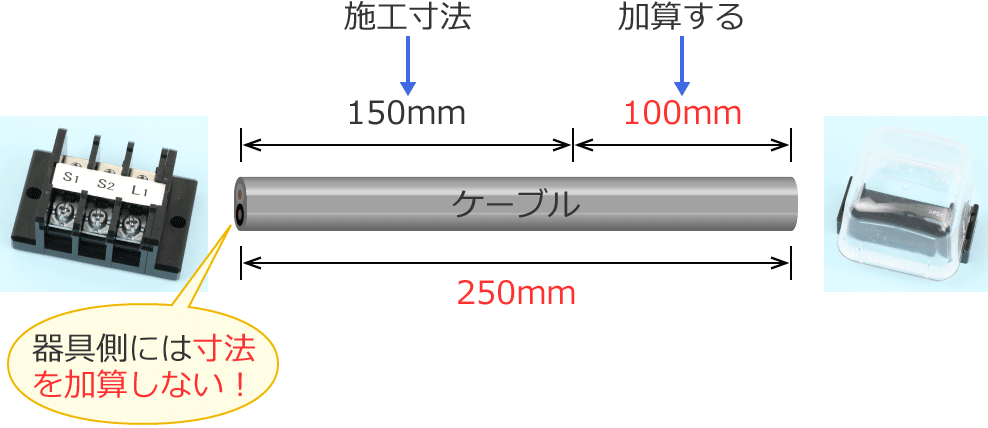

施工寸法にボックス側100mmを加算した寸法でケーブルを切断します。
端子台の場合は、器具側に寸法を加算すると端子台からVVF用ジョイントボックスまでの寸法が大きくなってしまうため、器具側に寸法を加算しません。
ケーブルの外装被覆のはぎ取り寸法

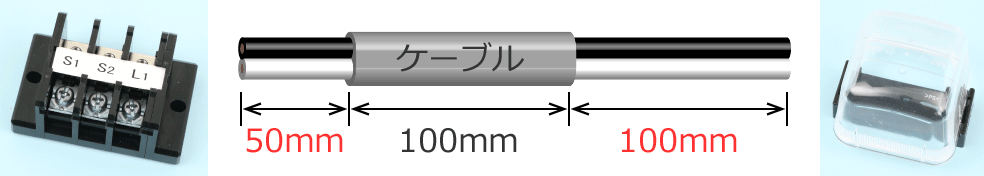

ケーブルの外装被覆を器具側50mm、ボックス側100mmはぎ取ります。
ここでは、代表例として3極の端子台の場合で解説していますが、5極や6極の端子台の場合も同様です。
ケーブルに取り付ける器具がない場合

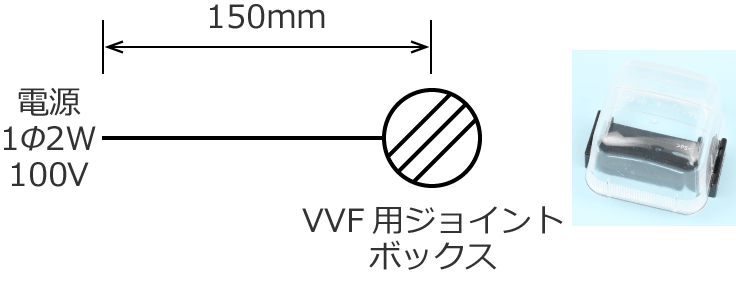

上の配線図（一部抜粋）のように、ケーブルに取り付ける器具がない場合（電源などの場合）で、電線の接続部分がVVF用ジョイントボックスの場合、ケーブルの切断寸法と外装被覆のはぎ取り寸法は、それぞれ次のようになります。なお、施工寸法は上の配線図に示すように150mmとします。
ケーブルの切断寸法
施工寸法にボックス側100mmを加算した寸法でケーブルを切断します。

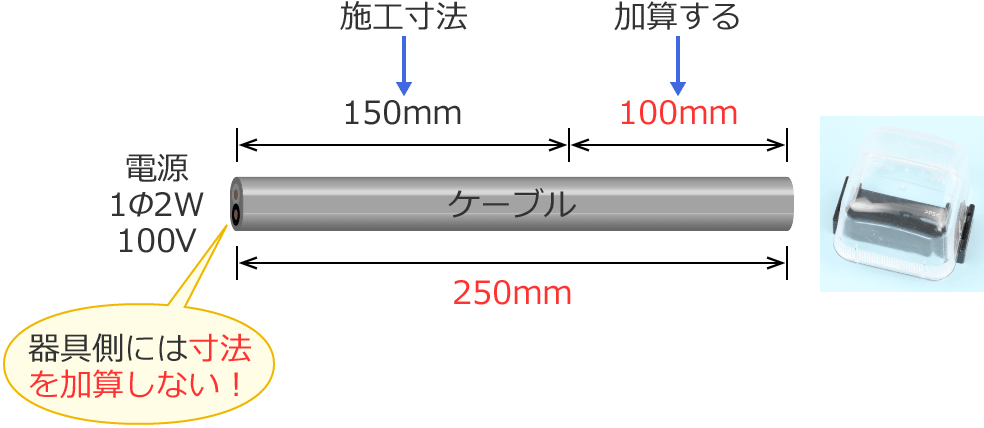

ケーブルに取り付ける器具がないので、寸法を加算するのはボックス側だけになります。
ケーブルの外装被覆のはぎ取り寸法

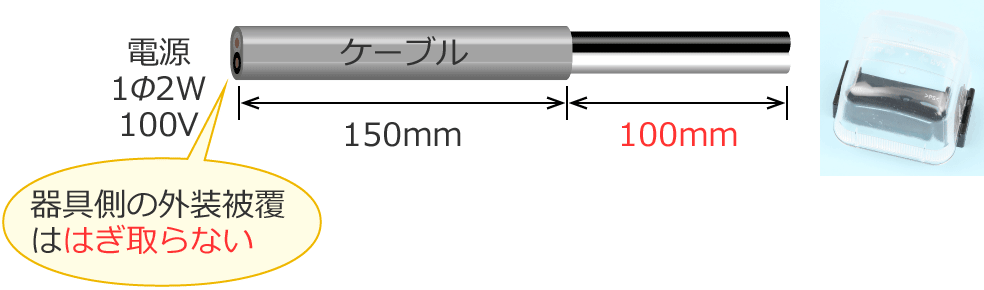

ケーブルの外装被覆をボックス側100mmはぎ取ります。
ここでは、代表例として電源の場合で解説していますが、「施工省略」「他の負荷へ」の場合も同様です。
ケーブルの切断寸法と外装被覆のはぎ取り寸法のまとめ
ケーブルの切断寸法と外装被覆のはぎ取り寸法をまとめると次の表のようになります。
| 取り付ける器具 | 施工寸法に加算する長さ | 外装被覆のはぎ取り寸法 | |||
|---|---|---|---|---|---|
| 器具側 | ボックス側 | 器具側 | ボックス側 | ||
| 埋込連用器具 |  |
50mm | 100mm | 100mm | 100mm |
| 埋込コンセント |  |
50mm | 100mm | 100mm | 100mm |
| 露出形コンセント |  |
50mm | 100mm | 50mm | 100mm |
| ランプレセプタクル |  |
50mm | 100mm | 50mm | 100mm |
| 引掛シーリング |  |
20mm | 100mm | ストリップ ゲージの寸法 |
100mm |
| 配線用遮断器 |  |
加算無し | 100mm | 50mm | 100mm |
| 端子台 |  |
加算無し | 100mm | 50mm | 100mm |
| 取り付ける器具なし （電源など） |
 |
加算無し | 100mm | はぎ取りなし | 100mm |

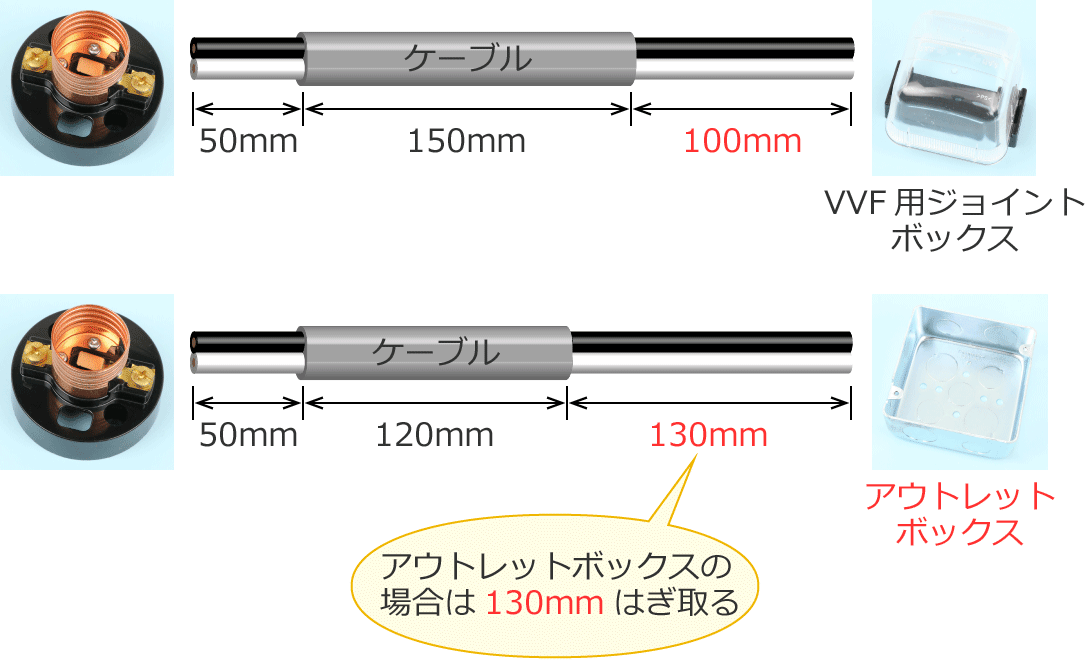

なお、このページでは、電線の接続部分がVVF用ジョイントボックスの場合で解説していますが、電線の接続部分がアウトレットボックスの場合は、アウトレットボックス内での電線の接続の作業性を考慮して電線の接続側のケーブルの外装被覆のはぎ取り寸法は130mmになります。
技能試験のときに支給されるケーブル長さで適切に課題を完成できるように、上表のケーブルの切断寸法と外装被覆のはぎ取り寸法は必ずおぼえておきましょう！
